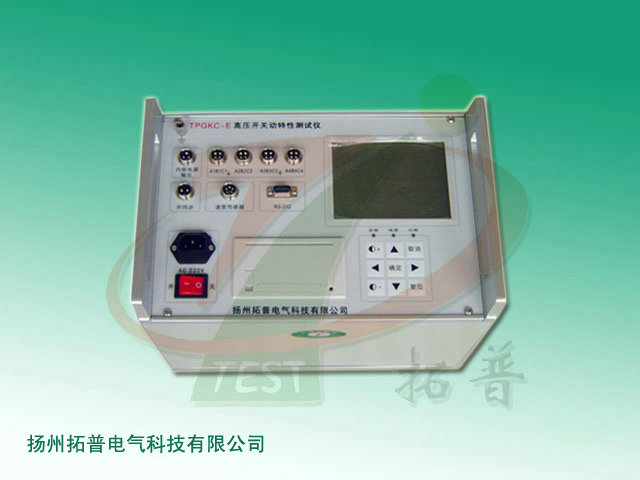

高壓開關動特性測試儀_TP_GKGT100_技術資料
高壓開關動特性測試儀依據GBl984-2003《高壓交流斷路器》 (即IEC62271—100-2001修改版)和DL/T846.3-2004《高壓開關綜合測試儀》而設計，能夠準確地測量各種類型斷路器（包括真空開關、SF6開關、油開關等）的各項機械特性參數。
★主要功能特點：
☆儀器界面全漢化、操作簡單、接線方便、抗干擾、測量過程全自動化，自帶直流操作電源。
☆基于WINDOWS平臺軟件系統的支持，為用戶建有一個斷路器機械特性測試數據的數據庫。
☆采用高性能數字信號處理器(DSP)和可編程邏輯器件CPLD)，大量使用表面貼封裝的元器件，從而進一步提高了一起的可靠性及抗干擾能力，斷口可抵御現場感應的上萬伏高壓。
☆全自動波形縮放功能，根據行程的長短、分(合)閘時間的大小，自動設置合適的X軸，丫軸的坐標刻度。
★主要技術參數：
☆工作電源：AC或DC 220V±10%。
☆使用環境：溫度-10℃～50℃相對濕度≤80%
☆計算機通訊接口：標準RS232接口
☆電源調壓范圍：DC30～240V紋波系數≤1%
☆電源輸出Max電流：10A
☆測試范圍及精度：
信息整理：揚州拓普電氣科技有限公司
★主要功能特點：
☆儀器界面全漢化、操作簡單、接線方便、抗干擾、測量過程全自動化，自帶直流操作電源。
☆基于WINDOWS平臺軟件系統的支持，為用戶建有一個斷路器機械特性測試數據的數據庫。
☆采用高性能數字信號處理器(DSP)和可編程邏輯器件CPLD)，大量使用表面貼封裝的元器件，從而進一步提高了一起的可靠性及抗干擾能力，斷口可抵御現場感應的上萬伏高壓。
☆全自動波形縮放功能，根據行程的長短、分(合)閘時間的大小，自動設置合適的X軸，丫軸的坐標刻度。
★主要技術參數：
☆工作電源：AC或DC 220V±10%。
☆使用環境：溫度-10℃～50℃相對濕度≤80%
☆計算機通訊接口：標準RS232接口
☆電源調壓范圍：DC30～240V紋波系數≤1%
☆電源輸出Max電流：10A
☆測試范圍及精度：
|
測試項目
|
范 圍
|
分辨率
|
精 度
|
|
時間測量
|
999ms
|
0.1ms
|
0.05%讀數±0.1ms
|
|
電流測量
|
0～10A
|
25mA
|
100mA
|
|
行程測量
|
0～900mm
|
0.1mm
|
0.04%量程(0～30mm)
0.1%量程(0～900mm) |
|
速 度
|
0～20m/s
|
0．01m/s
|
1%讀數±0.02m/s
|
信息整理：揚州拓普電氣科技有限公司
