微機繼電保護測試儀_TP_MS-10000_技術資料

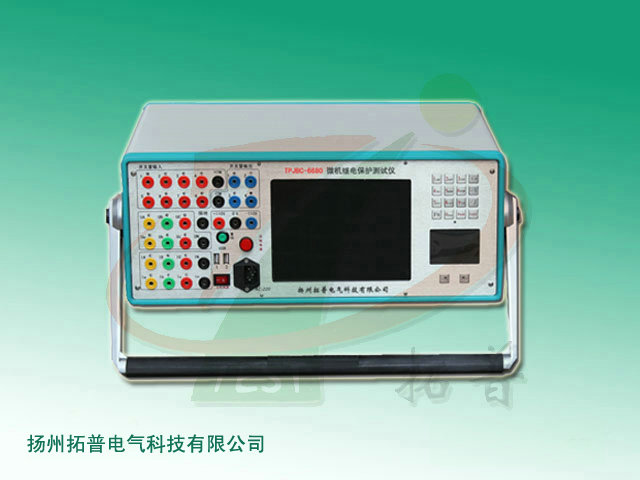

微機繼電保護測試儀運用現代微電子技術和電力電子技術而實現的一種小型化微機繼電保護測試儀，它采用DSP和開關放大器技術，單機獨立運行功能強大，再配以PC軟件，使其能聯接電腦運行，而其體積和重量只有傳統測試儀的一半。
微機繼電保護測試儀有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。滿足現場試驗要求。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
功能特點
1、滿足現場試驗要求，既可對傳統的各種繼電器及保護裝置進行試，也可對現代微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
2、達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、單機獨立運行，內置高性能工控機，主頻300--600MHz，內存512M，硬盤4--12G，運行WindowsXP操作系統。
4、采用拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏，使得單機整體操作方便自如，經久耐用。
5、主控扳采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，改善了波形的質量，提高了測試儀的精度。
6、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。
技術指標
1、交流電流源：
幅值范圍：6×（0～30A） 精度：0.2%
六相電流并聯輸出大值：180A
相電流長期允許工作值：10A
功率：300VA /相
六相并聯功率：900VA
六相并聯輸出時允許工作時間：10s
頻率范圍：0~1000 Hz；精度：0.001 Hz
諧波次數：2~20次；相位：0~360°；精度：0.1°
2、直流電流源：
幅值：30A/相；功率：300VA/相；精度：0.5%
3、交流電壓源：
幅值范圍：6×（0~125V）；精度：0.2%
線電壓范圍：0~250V
相電壓/線電壓輸出功率：70VA/100VA
頻率范圍：0~1000 Hz；精度：0.001 Hz
諧波次數：2~20次
4、直流電壓源：
相電壓輸出幅值：0~±150V； 精度：0.5%
線電壓輸出幅值：0~±300V；
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空接點：1~20mA，110V裝置內部有源
電位翻轉：0~6VDC為低電平 15~250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍：
范圍 1ms～9999s； 測量精度 1ms
7、體積重量：
體積470×405×185（mm3）； 約20kg
8、電源：AC220V±10%； 50Hz 10A
信息整理：揚州拓普電氣科技有限公司
