產品簡介

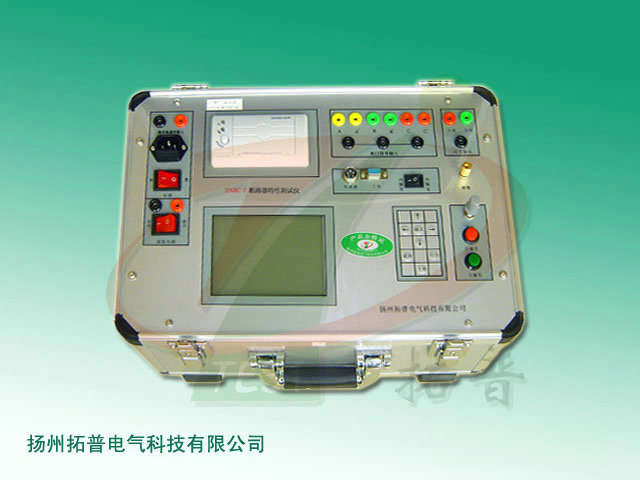

TPGKC-F型高壓開關機械特性測試儀是依據新的GB1984-2003《高壓交流斷路器》為設計藍本，參照DL/T846.3-2004《高電壓測試設備通用技術條件》電力行業標準第3部分，高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
功能特點
功能
（1） 合（分）閘順序 （12）超行程
（2） 合（分）閘大時間 （13）過行程
（3） 三相不同期 （14）剛合（分）速度
（4） 同相不同期 （15）大速度
（5） 合（分）閘時間 （16）平均速度
（6） 動作時間 （17）金短時間
（7） 彈跳時間 （18）無流時間
（8） 彈跳次數 （19）電流波形曲線(動態)
（9） 彈跳幅度 （20）時間行程速度動態曲線
（10）行程 （21）時間速度行程動態曲線
（11）開距
單位均為: 時間ms 速度 m/s 距離 mm
特點
（1）可做電動操作和手動操作;
（2）適應220KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢，也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇范圍:30-230V/10A,不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常準確.
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
技術指標
工作電源：AC220V ±10% 頻率：50Hz ±5%
環境溫度：-10°C - 40°C 相對濕度：≤85%
絕緣電阻：≤2MΩ
介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
時間測試范圍：1- 499.9ms 分辨率：0.01ms 精度≤0.2%
速度測試范圍：15m/s 分辨率：0.01m/s 精度±1.5%
行程測試范圍：不限 分辨率：0.01mm 精度±1.5%
直流電源選擇范圍: 25-265V/10A 分辨率：1V 精度≤±1.5%
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢熱線：0514-88988010
