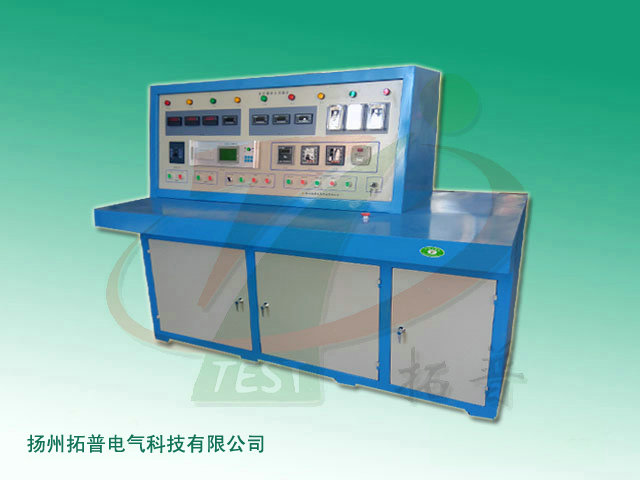

- 變壓器特性綜合測試臺
){kind=small}
產品簡介
TPKZT變壓器特性綜合測試臺是根據電力用戶需求將變壓器空載短路測試儀、變比組別測試儀、直流電阻測試儀、電動調壓器等組合而成。它可測量變壓空載電流、空載損耗、短路損耗、阻抗等參數，還可測量變壓器的直流電阻、變壓比、變比誤差、接線組別等。如外配試驗變壓器，還可進行交流耐壓試驗。
TPKZT變壓器特性綜合測試臺是測量變壓器、空載短路、變比、直阻、耐壓、控制于一體的專用測試設備，具有體積小、重量輕、精度高、測試簡便，是電力部門更新?lián)Q代的理想產品。
主要特點
儀器采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、功率、功率因數、頻率因數、頻率等20個參數。
可測試空載和短路試驗所需的電量參數。線性范圍寬，讀數重復性好，性能穩定?？蛰d、短路試驗時，具有測量參數可同步取樣，避免了表計多及讀數不同步造成的誤差。
工作條件
環境溫度：0 ～40℃
相對濕度：20%～85%
工作電源：380V（三相四線）、50HZ±5HZ
輸出電壓：0～430V
輸出電流：0～100A
大測量范圍：1600KVA/10KV 電力變壓器
空載短路試驗部分
儀器特點：
1、采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、功率、功率因數、頻率因數、頻率等20個參數。
2、可測試空載和短路試驗所需的電量參數。
3、線性范圍寬，讀數重復性好，性能穩定，且可打印。
技術指標：
|
參數 |
技術指標 |
|
電壓（V） |
量程500V±（讀數的0.1%+量程的0.1%） |
|
電流（A） |
量程80A±（讀數的0.1%+量程的0.1%） |
|
功率（W） |
±（讀數的0.1%+量程的0.1%） |
|
功率因數 |
范圍0 ～1 精度±5個字 |
|
頻率 |
40～60Hz 0.05% |
變比測試儀部分
儀器功能：
2、具有分接測試功能，應用方便。
3、高低壓隔離，可測量自耦變壓器。
4、具有對未知組別、變比進行分析功能。
5、自動保護系統完整，避免儀器損壞，能自動記錄20組數據，斷電數據不丟失且可打印。
技術指標：
1、變比設計測試范圍：1 ～5000
2、準確度：0.2% （1 ～5000）
3、誤差分辨率：0.01%
直流電阻測試部分
儀器特點：
1、采用高精度16位A/D轉換器，測量數據穩定，重復性好。
2、測試電流設定方便快捷。
3、采用背光漢字液晶顯示，清淅度高、操作簡便。
技術指標：
1、電阻測量范圍：1mΩ～2KΩ，小顯示分辯率1uΩ
2、電阻、電壓、測量準確度：0.2%
3、電流源輸出范圍：0.1A、1A、10A
4、電流源大輸出功率：100W
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
