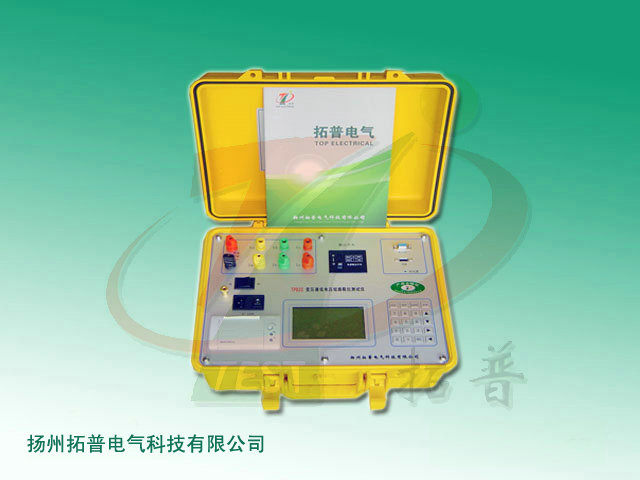

- 變壓器低電壓短路阻抗測試儀
){kind=small}
產品概述
國家電力公司頒發的[2000]589號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”
低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與初始測試的低電壓短路阻抗變化不應大于2%。
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
TPDZC 變壓器低電壓短路阻抗測試儀不用外接調壓器，一次接線，只需輸入?yún)?shù)，便可自動進行三相測試并自動計算阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速檢測設備。
用途特點
1、采用AC220V低壓電源，自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算阻抗誤差百分數，測試結果直觀。
2、該儀器一次性接線，不用倒接測試線便可自動完成三相測試。
3、儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
4、具有輸出限流功能，適用于任意阻抗的試品。
5、不用外接調壓器，便可對被測試品進行測量。
6、具有測量零序阻抗的功能。
7、具有測量電感的功能。
8、大屏幕液晶顯示，中文菜單，操作簡單，根據屏幕的提示即可完成操作。
9、具有打印、儲存功能；測試精度高、自動化水平高、體積小、重量輕等特點。
技術指標
1、電壓測量范圍：5～400V
2、電流測量范圍：0.1～20A
3、測量精度：0.2級
4、工作電源：AC 220V±10%
5、電源頻率：50Hz
6、環境溫度：-10℃～50℃
7、環境濕度：≤85%RH
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
