- 局部放電測試儀
){kind=small}

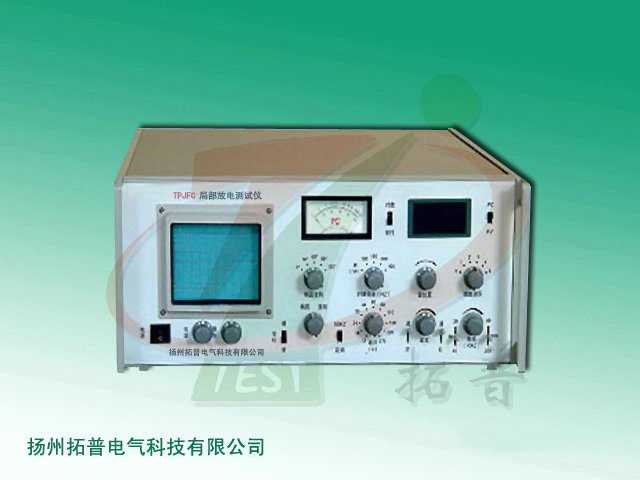

名稱：局部放電測試儀
型 號：TPJFC
TPJFC 局部放電測試儀是利用脈沖電流法原理研制而成，滿足GB7354-87、GB1207-97、GB1208-97中關于局部放電測試對測試儀器規定的技術要求。適用于高壓產品的型式試驗、出廠試驗、新產品研制試驗、電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試，可供制造廠、科研部門、電力部門現場使用。
詳細介紹
產品簡介
TPJFC 局部放電測試儀是拓普電氣根據IEC(270)標準，利用脈沖電流法原理研制而成的局部放電檢測系統。并滿足GB-7354-87、GB-1207-97、GB－1208－97中關于局部放電測試對測試儀器規定的技術要求。該儀器具有靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便等優點。并采用抗干擾組件和獨特的門顯示電路，抗干擾能力強，并具有四種高頻橢圓掃描。適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、GIS、開關及其它高壓電器局部放電的定量測試?？晒╇娖髟O(shè)備制造廠、科研部門、電力部門現場使用。
TPJFC 局部放電測試儀適用適品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描(攝取功率小于1伏安)，放大系統動態范圍大，頻帶組合多(九種)，有輔助零標系統，放電量表具有線形、對數雙功率指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TPJFC局部放電測試儀體積小、重量輕，是便攜式儀器。它對研究、開發新型電壓電工產品和提高產品質量是十分有利的輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠家和科研單位等使用的一種實用性局放檢測儀器。
技術指標
1、可測試品的電容范圍：6ｐF~250ｕF
2、檢測靈敏度及允許電流(見表1)。
3、橢圓掃描時基
(1) 頻率：50、100、150、200、400Ｈz
(2) 旋轉：以30度為一檔，可旋轉120度。
(3) 工作方式：標準－擴展－直線。
(4) 高頻時基橢圓的輸入電壓范圍：13~275Ｖ。
4、顯示單元
采用100×80mm矩形示波管，有亮度與聚焦調節旋鈕。
5、放大器
(1) 3dB低頻端頻fL：20、40KHz任選。
(2) 3dB高頻端頻率fH：200、300KHz任選。
(3) 增益調節：粗調6檔，檔間增益差10倍±5%。
(4) 細調范圍：＞10倍。
(5) 正、負脈沖響應不對稱性：＜5%。
6、時間窗
(1) 窗寬：5度~150度(50Hz) 連續可調。
(2) 窗位置：每一窗可旋轉0度~170度。
(3) 兩個時間窗可分別或同時控制。
7、局放儀脈沖峰值表
(1) 線性指示：0~100誤差不大于5%。
(2) 對數指示：1~100誤差不大于5%。
8、具有輔助識別放電脈沖相位的零標志系統。
9、工作電源： 220V±10% 工頻
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPJFC 局部放電測試儀是拓普電氣根據IEC(270)標準，利用脈沖電流法原理研制而成的局部放電檢測系統。并滿足GB-7354-87、GB-1207-97、GB－1208－97中關于局部放電測試對測試儀器規定的技術要求。該儀器具有靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便等優點。并采用抗干擾組件和獨特的門顯示電路，抗干擾能力強，并具有四種高頻橢圓掃描。適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、GIS、開關及其它高壓電器局部放電的定量測試?？晒╇娖髟O(shè)備制造廠、科研部門、電力部門現場使用。
TPJFC 局部放電測試儀適用適品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描(攝取功率小于1伏安)，放大系統動態范圍大，頻帶組合多(九種)，有輔助零標系統，放電量表具有線形、對數雙功率指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TPJFC局部放電測試儀體積小、重量輕，是便攜式儀器。它對研究、開發新型電壓電工產品和提高產品質量是十分有利的輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠家和科研單位等使用的一種實用性局放檢測儀器。
技術指標
1、可測試品的電容范圍：6ｐF~250ｕF
2、檢測靈敏度及允許電流(見表1)。
3、橢圓掃描時基
(1) 頻率：50、100、150、200、400Ｈz
(2) 旋轉：以30度為一檔，可旋轉120度。
(3) 工作方式：標準－擴展－直線。
(4) 高頻時基橢圓的輸入電壓范圍：13~275Ｖ。
4、顯示單元
采用100×80mm矩形示波管，有亮度與聚焦調節旋鈕。
5、放大器
(1) 3dB低頻端頻fL：20、40KHz任選。
(2) 3dB高頻端頻率fH：200、300KHz任選。
(3) 增益調節：粗調6檔，檔間增益差10倍±5%。
(4) 細調范圍：＞10倍。
(5) 正、負脈沖響應不對稱性：＜5%。
6、時間窗
(1) 窗寬：5度~150度(50Hz) 連續可調。
(2) 窗位置：每一窗可旋轉0度~170度。
(3) 兩個時間窗可分別或同時控制。
7、局放儀脈沖峰值表
(1) 線性指示：0~100誤差不大于5%。
(2) 對數指示：1~100誤差不大于5%。
8、具有輔助識別放電脈沖相位的零標志系統。
9、工作電源： 220V±10% 工頻
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
