- 無線高低壓鉗形電流表
){kind=small}

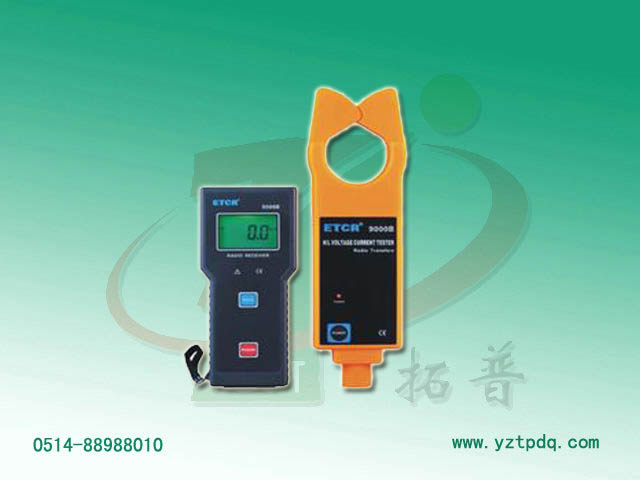

名稱：無線高低壓鉗形電流表
型 號：ETCR9000B
ETCR9000B系列無線高低壓鉗形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成，其B型——無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA的電流或漏電流。
詳細介紹
產品簡介
ETCR9000系列高低壓鉗形電流表突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成，其B型——無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA的電流或漏電流。
ETCR9000系列高低壓鉗形電流表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。
ETCR9000系列高低壓鉗形電流表連接絕緣桿，可用于35KV以下的高壓線路電流測量，在線電流測量，還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ?，其專用鉗形電流表通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。也可以取代高低壓變比測試儀，即分別測出一次回路與二次回路的高低壓電流，再計算就能得出高低壓的變比。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
技術規格
|
功 能
|
高壓交流電流測量，低壓交流電流、漏電流測量，在線交流電流監測
|
|
電 源
|
DC6V 堿性干電池（1.5V AAA×4）
|
|
測試方式
|
鉗形CT，積分方式
|
|
傳輸方式
|
B型：無線傳送，直線傳輸最大距離約30m
|
|
顯示模式
|
4位LCD顯示，背光功能，適合昏暗場所
|
|
LCD尺寸
|
47mm×28.5mm
|
|
儀表尺寸
|
寬高厚：76mm×255mm×31mm
|
|
鉗口尺寸
|
φ48mm
|
|
采樣速率
|
約2次/秒
|
|
測量范圍
|
0.1mA～1000A（50/60Hz自動）
|
|
分 辨 率
|
0.1mA
|
|
換 檔
|
0.1mA～1000A全自動換檔
|
|
測試精度
（23℃±5℃，80%RH以下）
|
0.1mA～299mA: ±1%±3dgt
|
|
0.30A～49.9A: ±1.5%±5dgt
|
|
|
50.0A～199.9A: ±2%±5dgt
|
|
|
200A～600A: ±3%±5dgt
|
|
|
601A～1000A: ±4%±5dgt
|
|
|
數據存儲
|
99組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿
|
|
PEAK保持
|
自動保持高處的測試值，通常測試模式下按PEAK鍵， PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能
|
|
線路電壓
|
23KV以下線路測試（帶絕緣桿操作）
|
|
數據保持
|
通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消
|
|
數據查閱
|
“MR”符號指示，能上下翻閱所存數據
|
|
溢出顯示
|
超量程溢出功能：“OL A”符號顯示
|
|
無信號指示
|
當接收器沒有收到發射信號時動態顯示“no- -”符號
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電池電壓
|
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
檢測儀：約335g（含電池），儀表總質量：約2.5Kg（含絕緣桿和電池）
|
|
工作溫濕度
|
-10℃～40℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
絕緣桿尺寸
|
φ32mm，1m/節（5節）
|
|
絕緣強度
|
AC 40kV/rms (絕緣桿與鉗芯之間)
|
|
結 構
|
防滴漏Ⅱ型
|
